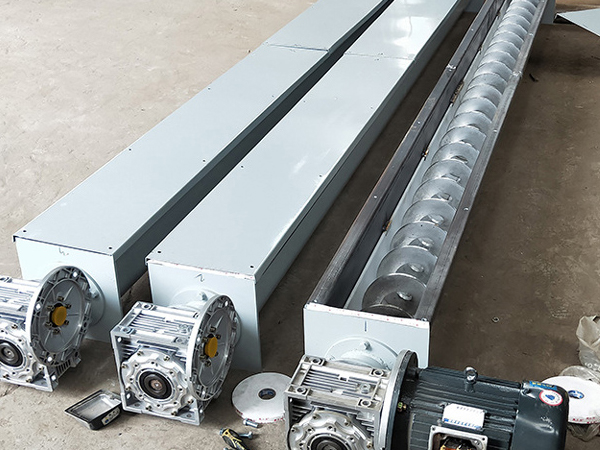

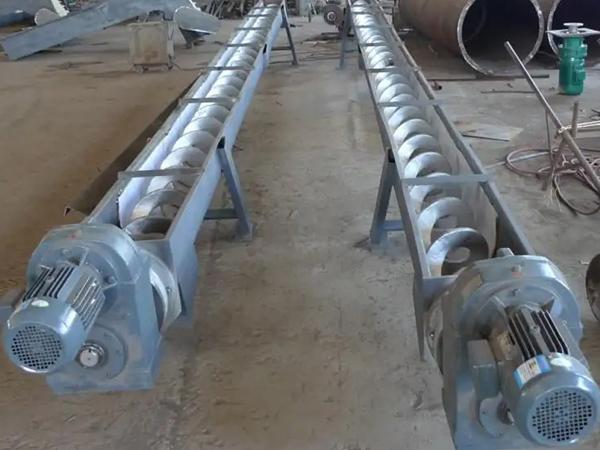

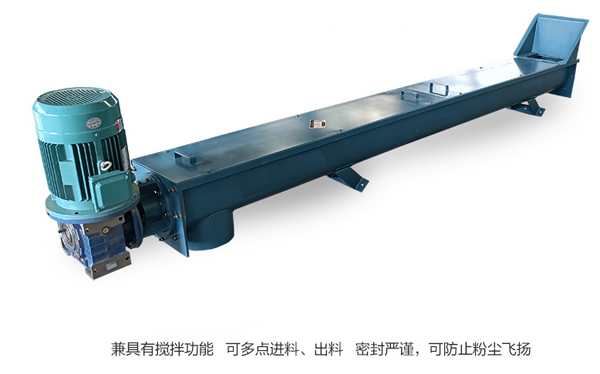

水平無軸螺旋輸送機是一種非基礎固定式螺旋輸送機，適合水平或微傾斜（20º以下）連續均勻輸送松散物料，根據機體的功能結構可以大致分為頭段、中段和尾段三部分，其中頭段和尾段的長度基本固定，中段的長度可以根據實際需要選擇。進料口和出料口不必安裝在端部和末端，整個輸送長度可以裝卸，可以根據需要來設置進料口和出料口的數量多少。其轉速相對于垂直輸送機要低，輸送距離一般不大于70米，輸送過程中可同時完成混合、攪拌或冷卻功能。

水平無軸螺旋輸送機按照材質可分為碳鋼和不銹鋼（304、316）兩種材質，普通物料一般是采用碳鋼材質的水平無軸螺旋輸送機，食品、醫藥行業或含有腐蝕性的物料需要采用不銹鋼材質。

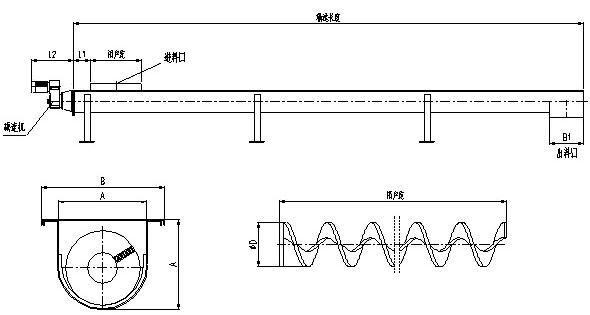

水平無軸螺旋輸送機和普通無軸螺旋輸送機一樣，都是由驅動裝置、無軸螺旋體、螺旋葉片、進、出料裝置、機殼、襯板等部分組成。

水平無軸螺旋輸送機工作原理是：在電機的帶動下螺旋軸開始轉動，物料自身重力和與內壁產生的摩擦力使旋轉中的螺旋葉片產生推力作用，推移物料在槽內向前移動，直至輸送結束。

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mm)	100	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33(m3/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33(m3/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33(m3/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33(m3/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
